Beok-Wireless Underfloor Heating, Controlador Central, Atuadores de Termostato, Piso Quente para Sistema de Caldeira a Gás, Servo, 8 Canais

CCT-10-X Hub Controller/série BOT306 Termostato Sem Fio/Atuadores Térmicos Elétricos

CCT-10-X Wireless Hub Controllers é usado em água piso radiante sistema. Pode controlar válvulas de zona ou termostatos de caldeira. Como unidade de controle central, também pode controlar caldeira e bomba circulante. De acordo com a temperatura definida pelo usuário, o controlador do cubo pode controlar para abrir ou fechar a caldeira, a bomba circulante e os atuadores elétricos, para atingir o objetivo de conforto e economia de consumo de energia.

Descrição Técnica

CCT-10-X Controlador do cubo sem fio:
Fonte De Alimentação: 170-240VAC 50 \ 60HZ
Carga atual: 3A
Tamanho: 240 milímetros x 110 milímetros x 42 milímetros
Temp de trabalho:-20-60 celsius
Temp do armazenamento:-20-70 celsius
Cor: branco

BOT-X306 termostato sem fio:
Tensão de funcionamento: bateria 1.5V x 2pcs AA
Carga atual: 3A
Precisão do controle temperatura: ± 0.5 °C
Ajuste a variação da temperatura: 5 ° C-35 °C
Consumo:<0.3W
Temperatura Sensor:NTC

BOT306RF-WIFI-NR
Trabalhando Tensão: USB Tipo C
Carga atual: 3A
Precisão do controle temperatura: ± 0.5 °C
Ajuste a variação da temperatura: 5 ° C-35 °C
Consumo:<0.3W
Temperatura Sensor:NTC

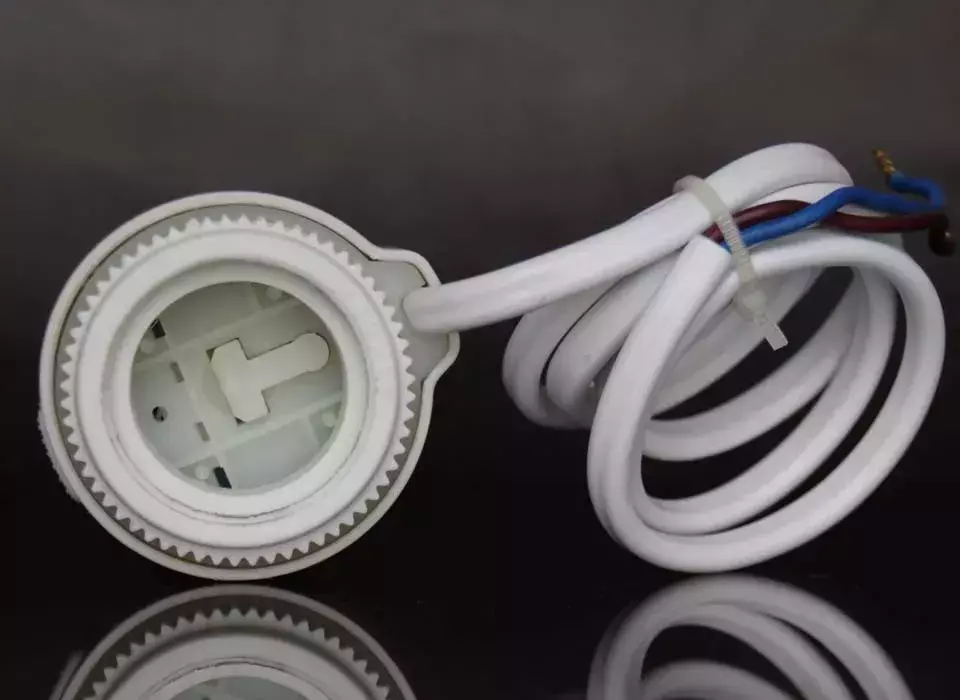

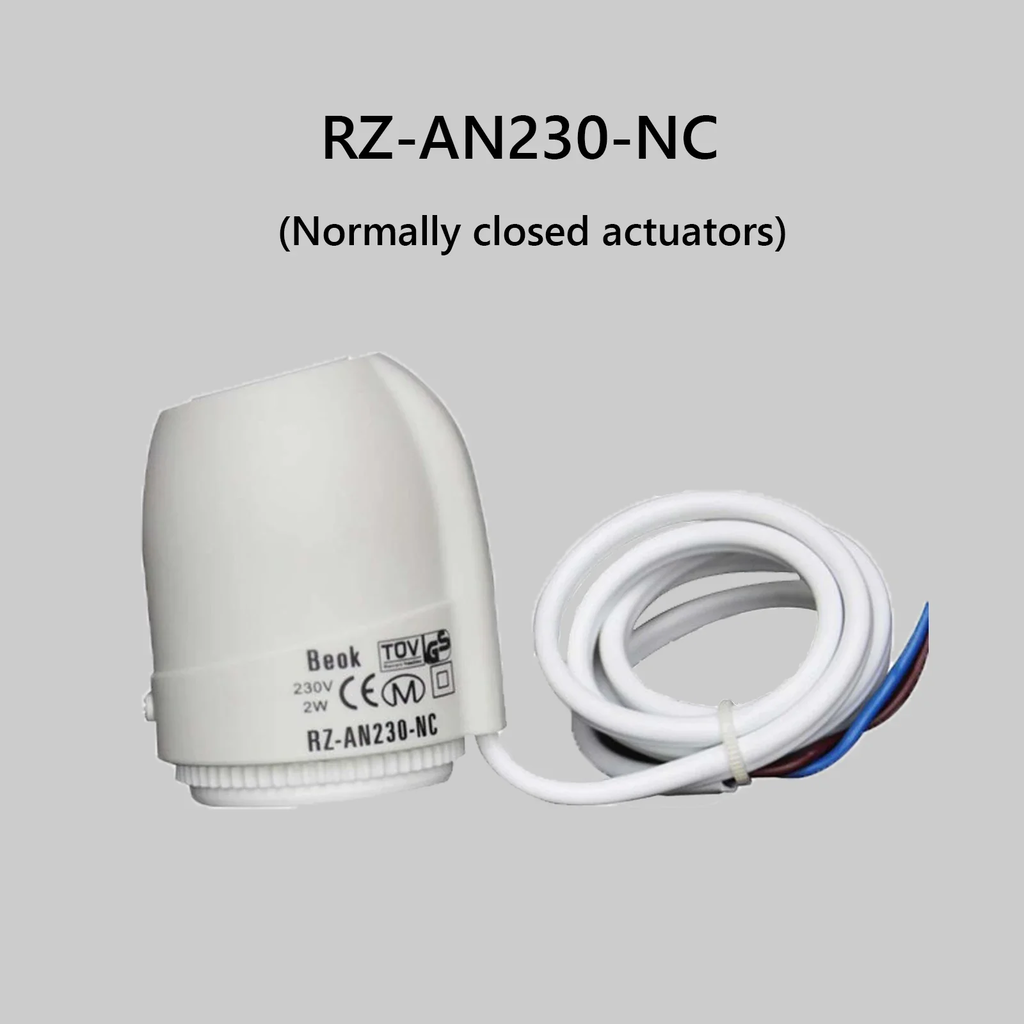

Atuador RZ-AN230
Modelo: RZ-AN 230-NO/NC
Tensão De Trabalho: 230VAC ± 10%
Corrente inicial: Sobre 50MA
Consumo energético: 2W
Proteção Grau: IP41
Trabalhando jornada: 3.5 ~ 3.6mm
Trabalhando temperatura: -20 ~ 50 ℃
Armazenamento Temperatura: -25 ~ 60 ℃
Segurança Classe: II (isolamento duplo)
Comprimento do cabo: 65cm
Duração: 180 segundos (aberto-fechado)
Padrão CE: EN60730
Tamanho: M30 * 1,5

Antes do Shopping

1. Wireless significa que há uma conexão sem fio entre o termostato e o hub.
WIFI significa que o termostato pode ser controlado pelo telefone celular.
Wireless não é igual a WIFI !!!!

2.CCT-10-X só pode trabalhar com BOT-X306-NR e BOT306RF-WIFI-NR estes dois termostatos sem fio.

3. O termostato sem fio BOT-X306-NR e BOT306RF-WIFI -NR neste link não contém o receptor (NR = Sem receptor)!

4. O hub CCT-10-X está conectado ao atuador NC por padrão. Se você precisar conectar o atuador NO, pressione e segure o botão de depuração por 7 segundos para alternar.

5. Até 8 pcs BOT-X306-NR e BOT306RF-WIFI-NR pode ser conectado a um CCT-10-X.
Até 5 atuadores eletrotérmicos podem ser conectados a cada saída ao mesmo tempo.

Introdução do produto

Controlador do cubo 1. Wireless
2. Termostato Wireless
Caldeira 3. Gás
Bomba 4. Circulating
5. Atuador elétrico

V Cada saída tem uma luz indicadora correspondente, clara e fácil de encontrar falha.
V Cada controlador de cubo pode controlar até oito termostatos e atuadores elétricos.

Antes Instalação

Se você quer debugar ou verificar se o controlador do hub está trabalhando corretamente, antes do poder sobre, você pode pressionar e guardar a chave debugar, a seguir faz o controlador posto. Neste momento, a função de atraso de tempo falha, para que você possa verificar e depurar rapidamente sua função necessária (função de depuração falhará sem operação por 20 minutos).

Quando o controlador está instalado, você pode erguer 4 furos de rosca e passar pelos fios de controle de energia da parte inferior. O controlador pode ser instalado por 2 parafusos auto-roscantes fixos.

Contactos primários

O poder depura a chave:
① O produto do teste é anormal
② Switch modo NC para NO modo

220V: Ligar a uma alimentação 220V

Atuadores: Conectando Atuadores Eletrotérmicos/Servo (O padrão é controlar o atuador elétrico do tipo NC, se você quiser conectar o atuador elétrico do tipo NO, por favor pressione e segure o "Power debug Key" até que a luz vermelha está acesa)

Bomba: Conecte a bomba circulante

Caldeira: COM e NÃO, ou COM e NC (verifique por favor das instruções da sua caldeira)

Código SN: Para conexão a termostatos

CCT-10-X

Vantagem do produto

1 fácil conectar com o poder:
O usuário precisa somente de reservar a fonte principal no lugar do distribuidor antes da instalação, e conecta diretamente um cabo de três fios a
Termostatos. Assim o usuário não precisa trabalhadores profissionais da fiação;

2 Fácil conectar fios: o usuário precisa somente de conectar fios de acordo com cores do fio;

3 manutenção fácil após a instalação: todos os fios são muito claros e arrumados;

4 Para proteger a caldeira ou a bomba:
Porque o controlador do cubo tem a função do atraso de tempo, abre a caldeira e bombeia somente quando a válvula de água é aberta totalmente, e fecha
Caldeira quando a temperatura alcança exigências. Atraso de tempo para abrir a caldeira e a bomba quando o aquecimento pode realizar a finalidade de
Poupança de energia;

5 Para prolongar a vida útil da caldeira:
O controlador do cubo começa somente a caldeira e a bomba na temperatura apropriada, desta maneira, reduzirá o tempo running da caldeira e da bomba, a
Prolongar a sua vida profissional.

Função -- (Termostato BOT306 Wireless)

-Controle sem fio, fácil de colocar, 100 metros de longa distância de controle em ambiente aberto, 300 metros indoor.

-Big display digital, selecione themperature configuração livremente.

-Alta confiabilidade, economia de energia e poderoso anti-bloqueio.

-5 + 2/6 + 1/7 dias semana função do programa para chice.

-Modo manual e modo automático selecionável.

-Com a função de bloqueio infantil, evite que as crianças toquem acidentalmente.

-Função anti-congelamento, evitar a perda causada pela baixa temperatura.

-Power memória função, salvar as configurações originais após o desligamento.

A diferença

BOT306RF-WIFI-NR: Com função sem fio e wifi. Alimentado por USB tipo C

BOT-X306-NR: Com função sem fio, nenhuma função wifi. Alimentado por bateria AA

Atenção

1. O controlador de BOT306RF-WIFI-NR precisa confiar na base e sempre conectado ao USB tipo C para fonte de alimentação, não pode colocar na bateria!!!

2. O controlador de BOT306RF-WIFI-NR só pode ficar na base, não pode ser pendurado na parede.

3. BOT306RF-WIFI-NR não inclui uma cabeça de carregamento, ele precisa usar sua própria cabeça de carregamento do telefone celular para fonte de alimentação.

BOT-X306-NR

Lista do pacote
1 * Termostato
1 * parede cobertura Hunging
1 * Manual do usuário
2 * parafuso.

(Não Receptor!!!!)

BOT306RF-WIFI-NR

Lista do pacote

1 * Termostato
1 * suporte
1 * linha USB
1 * Manual do usuário
2 * Parafusos

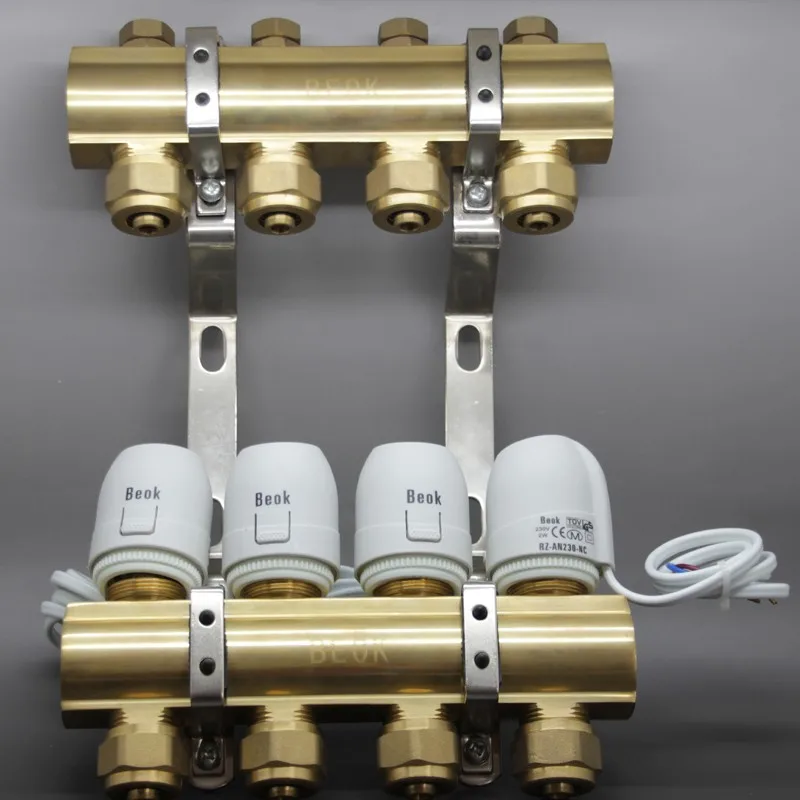

Atuadores 230V
